Создание садового измельчителя травы своими руками

Из чего можно сделать измельчитель травы

Вариантов изготовления самодельного измельчителя очень много. Конечно, в небольших количествах измельчить траву можно и ручным способом. Для этого берется обычная сечка (треугольный предмет с заостренным основанием), материал раскладывается на поверхности и рубится этой сечкой на мелкие части. Но если заготовить сырье нужно в больших количествах, ручное измельчение становится утомительным. В этом случае и пригодится траворезка, которая будет мельчить траву автоматически.

Изготовить такое устройство можно из подручных материалов:

• Дрель. Самой простой тип измельчителя. Для него понадобится обычная дрель, гайки и болты, ножи, а также емкость, куда измельченная трава будет падать. Устройство такого измельчителя очень простое: на дрель прикрепляются ножи. В ведро насыпается трава, опускается дрель и включается. Такой измельчитель работает по типу блендера. Единственная трудность: трава может разлетаться, поэтому перемалываться придется небольшими порциями. Таким образом измельчить ветки не получится, так как ножи быстро затупятся.
• Старый пылесос. Суть этого устройства не отличается от измельчителя из дрели, но его производительность несколько выше. От пылесоса потребуется только корпус, куда будет насыпаться трава, а двигатель с ножами будет перемалывать его и подавать через боковое отверстие в другую емкость, например, в ведро. Таким образом измельчать мусор будет проще, трава не будет разлетаться.
• Стиральная машина. Стиральная машина служит удобным контейнером для травы. Она достаточно объемная, и в нее уместится большое количество материала. Сбоку делается второе отверстие, через которое измельченная трава будет поступать в ведро или другую емкость. Принцип работы тот же. Внутри корпуса устанавливаются ножи, которые вращаются с помощью двигателя и измельчают траву.
• Другие подручные материалы. Изготовить измельчитель можно из чего угодно: старой электропилы, насоса, двигателя от того же пылесоса или стиральной машины. Суть устройства в том, чтобы ножи с определенной скоростью вращались внутри закрытого контейнера. Двигатель специальными фиксаторами крепится к корпусу.

Разновидности садовых измельчителей

Как только не называют рубильные машины, используемые для дробления древесных отходов. Щепорезка, веткоизмельчитель, шредер, щеподробилка, — далеко не полный список названий. Несмотря на такое разнообразие терминов, устройство различных агрегатов практически одинаково. Любая дробилка состоит из таких элементов:

• стальная рама, куда крепятся все детали и механизмы;
• основной привод – электродвигатель либо бензиновый (дизельный) мотор с валом отбора мощности;
• режущий механизм;
• главная передача (как правило, ременная);
• защитный кожух;
• 2 бункера — для подачи деревянных палок и выгрузки щепы.

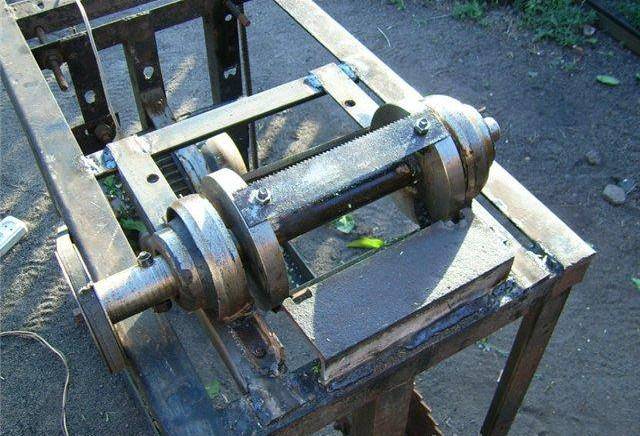

Измельчители: из дисковых пил (слева) и с ножевым валом (фото справа)

По факту самодельные измельчители веток делятся на разновидности только устройством режущего механизма, остальные элементы отличаются лишь размерами. Если внимательно просмотреть опубликованные в интернете чертежи дробильной части, то можно выделить следующие популярные решения:

1. Посередине вала крепится 2—3 десятка дисковых пил, оснащенных зубьями из твердого сплава.
2. Конструкция, повторяющая устройство фуганка на циркулярном станке. На валу сделаны продольные пазы (от 2 до 6 шт. в зависимости от мощности двигателя), где закреплены рубящие ножи, изготовленные из углеродистой стали. Ветки подаются на измельчение под углом 90° к ножам.
3. Дисковая дробилка для дерева, где ножи крепятся к плоскости стального круга, насаженного на вал. Здесь ветви нужно подавать под углом 30—45° к поверхности диска, что обеспечивается конструкцией загрузочного бункера.
4. Рубильная машина с двумя валами, которые вращаются синхронно. Режущие кромки ножей, установленных на валах, при вращении сходятся в одной точке. За счет этого происходит не только дробление, но и самозатягивание веток после захвата. Подача древесины – перпендикулярно вращающимся ножам.

Дробилки: дисковая (слева) и двухвальная (справа)

Дальше мы рассмотрим, как самостоятельно сделать садовые шредеры первых трех типов. Двухвальная щепорезка – довольно сложный в изготовлении агрегат, требующий вложений и трудозатрат, что не всегда оправдано. Молотковые и прочие оригинальные измельчители древесины, сделанные своими руками, показаны на видео:

Для переработки толстых сучьев и веток на дрова можно смастерить механизированный колун. Варианты и чертежи станка представлены в другой нашей инструкции.

Список инструментов для сборки

Чтобы самостоятельно собрать из стиральной машины измельчитель веток своими руками, понадобятся следующие инструменты:

• Электродрель.
• Болгарка.
• Мультиметр (тестер).
• Набор отверток.
• Молоток.
• Болты, шпильки, шайбы.
• Плоскогубцы.
• Сварочный аппарат (если делать раму самостоятельно).
• Изоляционная лента.

Безопасность

Необходимо соблюдать меры безопасности как при сборке траворезки, так и при работе с ней, следить за тем, чтобы при сборке не осталось оголенных проводов

Во время работы измельчителя важно использовать защитные очки или закрывать бак крышкой

Садовые работы подразумевают использование различных приспособлений и инструментов. Некоторые можно сделать своими руками. Например, для подготовки хорошего компоста или удобрений добавляют измельченные сорняки и веточки. Рвать траву руками долго и трудно, проще сделать это в измельчителе.

Как сделать измельчитель травы и веток для дачи своими руками

О садовом измельчителе Bosch — принцип работы, лучшие модели

Всё о садовых измельчителях — разновидности шредеров для веток и травы

Насадка для измельчения веток на мотоблок — что это, характеристики

Всё о садовом измельчителе Зубр — принцип работы, как пользоваться

Makita UD2500 — параметры и описание измельчителя веток для сада

Источник

Мотор из какой стиральной машины лучше всего подойдёт

Моторы на современных стиральных машинах управляются довольно сложными электрическими схемами, поэтому их использование в устройстве измельчителя нецелесообразно. Для этого лучше всего подойдут старые стиральные машины. Например, модели «Ока» или «Фея» будут оптимальным вариантом. Машинка «Ока» имеют форму бочки, стальной бак, загрузка осуществляется сверху, а двигатель располагается снизу. Такая конструкция при небольших переделках позволяет изготовить измельчитель травы.

Потребляемая мощность составляет 180 Вт, а количество оборотов двигателя 1350–1420 об/мин. Для простого измельчителя, работающего не больше 10-15 минут, такого двигателя будет вполне достаточно.

В стиральных машинах «Фея» применяется центрифуга для отжима, поэтому мотор в них даёт большее число оборотов, 2700-2850 об/мин. При этом он имеет меньшую мощность. Поскольку сам корпус машинки сделан из пластика, целесообразнее для конструирования измельчителя использовать только двигатель.

Как изготовить измельчитель травы из газонокосилки своими руками

Чтобы стандартную косилку применять как измельчитель травы, следует лишь изменить положение с горизонтального на вертикальное. Для этого выполняют следующие действия:

1. На подготовленную поверхность (стол, лавка) располагают газонокосилку в вертикальном положении.
2. Чтобы зафиксировать прибор, из деревянного бруса делают ножки. Для этого отмеряют расстояние от места крепления к корпусу до земли. Выпиливают два отрезка полученной длины. При помощи саморезов крепят к прибору. Теперь измельчитель может стоять самостоятельно без подпорки из лавки или стола.
3. Подбираю пластиковую трубу под диаметр отверстия с ножами газонокосилки. Вставляют отрезок длиной 40 см в прибор.

Ручка от газонокосилки превращается в одну из ножек и создает дополнительный упор Для удобства под измельчитель укладывают лист железа, на него помещают траву для обработки. Включают прибор, через трубу подают небольшими партиями ботву. Мульча собирается в травоприемнике газонокосилки. По мере заполнения его освобождают.

Корморезка из болгарки

Менее сложную конструкцию имеет корморезка из болгарки. Для её изготовления потребуется сделать емкость из нержавеющей стали. Затем в стенках емкости нужно будет просверлить отверстия, диаметр которых составлял бы около 1,5-2 см. Обязательно, края отверстий нужно будет немного загнуть вовнутрь, только так овощерезка станет измельчать овощи.

Затем необходимо будет собрать раму, на которую можно было бы установить емкость, которая монтируется к основанию, посредством сальников и фланца. После этого к ранее установленному фланцу потребуется подключить болгарку. Таким образом, можно получить вращающийся барабан для измельчения овощей.

Лучше сразу, сверху овощерезки, предусмотреть установку приёмного бункера, который делается из той же нержавейки или ненужного металлического ведра. Под действием своей тяжести и скорости вращения барабана, сырье, попадая в овощерезку, измельчается, и на выходе можно получить очень хорошую подкормку для домашних животных.

Универсальная траворезка и кукурузолущилка

Я тоже сделал траворезку. В основном использую для измельчения травы для птицы. Основа самоделки — килловатный мотор, сделанный ещё в СССР. Купил за 1400 руб. Работает отлично. Движок трёхфазный, но переделан на работу от сети в 220 Вольт.

Изготовление самодельной траворезки пошагово:

1. Во фланце просверлили отверстия и нарезали резьбу.

1. Ножи сделали из куска старой ржавой двуручной пилы.

1. Ножи прикрутили к фланцу.

1. Станину траворезки изготовили из листа металла толщиной 4 мм. К квадрату приварили полосу металла сечением 4х40 мм, которую согнули по окружности. В центре станины просверлили отверстие.

Я согнул полосу молотком, ударами по металлу на губках тисков. Радиус контролировал по кругу, начертив его на станине.

На финише пользователь приварил к основанию ножки. Закрепил электрический двигатель. Сделал большой бак с крышкой, чтобы из траворезки, во время работы двигателя, не вылетел мусор.

Бак, для удобства использования измельчителя травы, снимается.

Как сделать измельчители травы своими руками

Измельчение сорняков — трудоемкий процесс, которые можно значительно облегчить, изготовив приспособление. Основа агрегата — ведро, машина для стирки белья, электроинструменты.

Из ведра

Ведро закрепляют болтами на столешнице. Для фиксации мотора и вывода вала, куда устанавливается нож, просверливают отверстия в днище. Сбоку емкости проделывают отверстие и закрывают пластинами из металла. Это выход для рубленой травы.

При подключении мотора к источнику питания с 220 В ножи будут быстро вращаться, поэтому рекомендуется подключать к 40 В. Источник питания — автомобильный аккумулятор.

Из пылесоса

Сложная конструкция, поэтому без инструмента не обойтись. Устройство изготавливают из пылесосов «Тайфун». Электроприбор удобен в применении. Конструкция пылесоса предполагает выход порубленной зелени без отключения питания.

При отсутствии «Тайфуна», устанавливают мотор от 180 Вт. Ножовочное полотно применяют в качестве лезвий. Втулку для монтажа лезвий длиной 4 см врезают в стенку корпуса.

В корпусе проделывают отверстия под платформу, куда устанавливается готовый агрегат. Двигатель крепят снизу конструкции. Гайками прикручиваются ножи.

Из стиральной машины

Агрегат идентичен изготовленному из пылесоса. Изначально обрезают бак стиральной машины. Высота емкости, в которую закладывают сырье, должна составлять до 60 сантиметров. На верхнее отверстие бака потребуется крышка либо кожух из резины. Иначе трава будет разлетаться в разные стороны.

Металлический угол длиной в 50 см потребуется для установки ножек. В нем проделываются отверстия под болты. К оси прикрепляют ножи. Их можно устанавливать в несколько рядов. Фиксируют их болтами или саморезами.

На втулке просверливают несколько отверстий. Их диаметр должен составлять не менее 7 мм. Соединяют втулку с двигателем болтами. Для установки двигателя корпус переворачивают и подготавливают несколько шпилек. В корпусе необходимо проделать несколько отверстий (зависит от количества фиксаторов). Лезвия надевают на втулку, обязательно фиксируя. Сделать это можно обычными гайками.

Лезвия не должны соприкасаться с внутренней частью емкости или болтаться.

К контактам мотора подключают кабель электропитания. При этом необходимо следить, чтобы цвет изоляции у проводников совпадал. Соединение закрывают изоляционной лентой или трубкой из силикона.

В емкости прорезают отверстие для выброса рубленой зелени. Выход располагают ниже уровня ножей на 20 мм. В завершение аппарат устанавливается на подставку, а к оси из металла прикрепляют ножки.

Для использования такого агрегата требуется заземление.

Из болгарки

Берут болгарку с любым показателем мощности.

• Сначала собирают площадку из короба. Для его изготовления использую древесину либо металл. В одной из сторон конструкции проделывают вырез в виде арки.
• В днище короба выпиливают отверстие. Оно должно быть больше на 50-70 мм рабочей части электроинструмента.
• Болгарку крепят изнутри короба. При этом лезвия располагают над днищем. Для фиксации рекомендуют применять гибкие фиксаторы или хомуты.
• У металлического ведра вырезают дно. Устанавливают его над ножами. Фиксируют ведро скобами и металлическими уголками, закрепляя метизами, например болтами и гайками.

Принцип работы: в емкость выкладывают сорняки, запускают болгарку. Вращающиеся ножи рубят сорняки, которые после измельчения падают в короб. Извлекают измельченные корма лопатой.

Из дрели

Создают траворезку на основе корпуса из стали или бункера. Дополняется конструкция защитной крышкой, ножами, валом, табуретом, подшипниками с корпусом.

1. В табурете просверливают отверстие. Его диаметр должен составлять 12 см. Изнутри табурета фиксируют корпус, а затем подшипники.
2. В старом ведре просверливают отверстия (12 см в диаметре). Его ставят на табурет и прикручивают метизами.
3. Сталь Р18 используют для создания лезвия ромбовидной формы. Оно лучше рубит свежую траву. Затачивать кромку рекомендуется под углом.
4. Лезвия закрепляют на валу, вставленном в подшипник.
5. В нижней части табурета делают подсоединение дрели, которую подключают к хвостовику вала при помощи зажимного патрона.

Траву укладывают в ведро, а затем включают дрель. После измельчения сырья инструмент снимают.

Выбор типа двигателя: электрический или бензиновый?

При выборе двигателя для самодельного измельчителя необходимо учитывать доступность компонентов.

Если в гараже есть хороший бензиновый мотор подходящей мощности (2–5 л. с.), то его можно установить на большинство садовых измельчителей веток, сделанных своими руками.

Бензиновый двигатель сделает измельчающую установку автономной, поэтому ее можно будет использовать даже там, где нет возможности подключиться к розетке.

Если же аппарат будет работать только неподалеку от розетки, то лучше отдать предпочтение электромотору. Даже если его придется покупать, разница в эксплуатационных расходах быстро компенсирует ваши затраты.

Это связано как с разницей в стоимости электроэнергии и бензина, так и в расходах на обслуживание бензиновых моторов.

Еще один фактор, который влияет на выбор двигателя – удобство его установки. Бензиновые моторы хорошо работают лишь тогда, когда их вал расположен горизонтально.

Поэтому для подключения к вертикальному валу измельчителя, а именно так устанавливают вал мульчера, потребуется редуктор, обеспечивающий поворот на 90 градусов. То есть придется тратиться не только на двигатель, но и на редуктор. А электромотор хорошо работает при любом расположении вала, поэтому можно обойтись без редуктора.

Сборка траворезки. Первый этап

Целиком процесс конструирования измельчителя травы вы можете посмотреть на видео. Начинается он с моделирования главного узла — мотора с валом и ножами:

1. Засверлите ось дрелью. Проделайте два отверстия шириной по 7 мм.
2. Наденьте на вал втулку длиной не менее 0,5 см с отверстиями на одном краю и резьбой на другом. Подробности можно увидеть на чертеже. Переходник изготавливают заранее, лучше — у токаря с профессиональным станком.
3. Совместите отверстия втулки и оси, зафиксируйте их болтами.
4. Временно прикрутите на днище корпуса мотор. Используйте монтажные шпильки или длинные болты.

Сразу закреплять намертво двигатель нельзя. В ходе дальнейшей сборки вам, возможно, потребуется корректировать высоту и расположение элементов механизма. Следующий шаг в создании измельчителя травы — насадка ножей. Их тоже нужно сначала наживить (слабо зафиксировать).

Попробуйте, соответствует ли крепление следующим параметрам:

• ножи не касаются стенок корпуса;
• лезвия насажены плотно, не перекашиваются и не болтаются на оси;
• ножи располагаются на высоте от 8 см над уровнем дна.

Совет. В качестве надёжного крепежа для всех элементов конструкции траворезки подойдут водопроводные гайки с диаметром 32 мм.

Вариант создания траворезки из болгарки

Для того чтобы создать измельчитель травы на основе болгарки, необходимо подготовить следующие инструменты и детали:

• болгарка;
• нож от старой газонокосилки;
• металлическая емкость, в которую будет засыпаться трава;
• стальные уголки для создания платформы траворезки;
• сварочный аппарат, дрель и другие подручные инструменты.

Необходимо при помощи сварки из металлических уголков создать устойчивую раму, необходимо учесть вес болгарки и основной конструкции. От грамотного производства каркасной основы будет зависеть и безопасность использования данного агрегата. Затем к этой раме крепится болгарка, ее вал должен находиться сверху. Металлический бак устанавливается поверх вала, именно в нем и будет проходить процесс дробления. Для того чтобы травяная масса удерживалась в баке, на его дно крепят металлические рамки. После этого можно установить на вал болгарки нож от газонокосилки. Для более удобного извлечения переработанного сена многие мастера приделывают к конструкции металлический рукав, по которому движется измельченная трава в специальный короб для приготовления компоста.

Безопасность превыше всего: выбирая емкость для бака, стоит остановиться на таре с толстыми металлическими стенками, так как болгарка работает на больших оборотах, и если слетит нож, то он легко может пробить тонкие стены бака.

Изготовление простого ручного измельчителя травы своими руками

Иногда травы на участке не так много, да и применяют ее только для компоста. Поэтому делать громоздкое электрическое устройство нет необходимости. Поэтому изготавливают ручную дробилку. Этапы работ:

1. От обычной тяпки отрезают ручку.

   Места среза тщательно зашлифовывают при помощи болгарки

2. На держаке отрезают зигзагообразную часть. Крепления приваривают к сечке.

   Во время сварочных работ соблюдают правила безопасности

3. При помощи саморезов крепят черенок к держателю.

   Траву укладывают на ровной поверхности слоем 15 см и резкими движениями рубят ее, перпендикулярно поднося ручной измельчитель

Техника безопасности

Особое внимание стоит обратить на тот момент, что работа подобной установки сопровождается сильной вибрацией, поэтому все болтовые соединения необходимо усилить гроверными шайбами или, по возможности, контргайками. Что касается непосредственно рабочего процесса, то при выполнении работ необходимо использовать защитные очки и маску – чтобы защитить глаза и дыхательные пути от пыли

Что касается непосредственно рабочего процесса, то при выполнении работ необходимо использовать защитные очки и маску – чтобы защитить глаза и дыхательные пути от пыли.

Не стоит забывать о правилах электробезопасности: использование электроприборов на открытом воздухе всегда связано с повышенной опасностью.

Видео: самодельный измельчитель

Вот такой вот измельчитель травы и веток, сделанный своими руками для дачи, поможет переработать для дальнейшего использования всю растительность, оставшуюся после очистки сада или дачного участка. Измельченная масса в компостной яме быстро превратится в удобрение, которое так необходимо земле.

Инструкция по сборке двухвалкового шредера

Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.

Чертеж для сборки валов двухвалкового измельчителя

Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.

Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.

Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.

Чертеж расположения валов на раме двухвалкового шредера

Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.

Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.

Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.

Двухвалковый измельчитель, сделанный своими руками

Устройство и принцип функционирования измельчителя травы

Для утилизации травы и тонких веточек с небольшого участка садоводы обычно используют инструмент сечку. Но для обработки большого количества зелёных отходов ручной труд не эффективен. Ненужная или неработающая стиральная машина вполне сойдёт в качестве основы для распространённой модели самодельного измельчителя. Работать он будет по принципу кухонного комбайна. Ключевые узлы:

• вал с радиально закреплёнными ножами;
• двигатель;
• приёмный бак;
• контейнер для сбора переработанной массы;
• рама.

Модель измельчителя подразумевает использование в качестве приёмной тары бака из металла от стиралки советского образца. Например, от Оки или Феи. В этот контейнер будет загружаться трава и в ней же — перемалываться ножом. Баком может стать и корпус пылесоса типа Тайфун.

Самодельный измельчитель

Инструменты и расходники для измельчителя:

• дисковый нож или ножовка, чтобы вырезать из неё лезвия;
• провод с вилкой;
• металлический уголок;
• соединительные детали;
• дрель;
• болгарка;
• сварочный аппарат;
• слесарный набор.

Совет. Дисковый нож — оптимальный вариант для самодельного измельчителя. Другие конструкции должны подвергнуться испытанию на практике, поскольку могут не одолеть солому или тонкие веточки.

Траворезка своими руками с приводом от болгарки

У меня на даче растут берёзы. С деревьев падает листва. Приходится её убирать, сжигать, забивать компостную яму. Листва долго гниёт. Я решил её измельчить. Для этого нужна траворезка. Посмотрел, что мастерят в интернете. Включил мозги и вот, что у меня получилось.

Вам понравился недорогой вариант садового измельчителя? Читайте статью дальше и узнайте, как сделать самоделку из болгарки и металлического бака. Tok2Z действовал так:

1. Он подумал, чем крутить ножи измельчителя. Выбор невелик — поставить движок от стиральной машины, или купить электромотор. По словам пользователя — двигатель от стиралки слабый, а приобретать трёхфазник, и, переделывать его на одну фазу, не хотелось.
2. Tok2Z купил на рынке, за 2 тыс. руб., старую болгарку, мощностью 2 кВт и ножи от газонокосилки за 700 руб. Заказал у токаря переходную втулку, потратив еще 500 руб.
3. Сварил раму, поставил на неё оцинкованный бак от воды. Собрал конструкцию и включил траворезку.

Обороты сумасшедшие. Кинул в бак лопату листьев, а их выдуло! Проверил, куда идёт поток. С краю бака воздух идёт вверх, а посередине засасывает. Вырезал кольцо из оцинковки и установил в центре бака. Бросил листву. Ножи её измельчили как надо, и она вылетела в нижнюю трубу.

Чтобы измельчить траву в совсем мелкую фракцию, пользователь установил перед «выхлопной» трубой уголок.

Траворезка измельчает листья прямо в компостную яму.

Сравните: куча листвы.

Траворезка молотит всё — траву, листву. Иногда, вместе с листвой, попадается проволока. Камешки. Кусочки металла. Камни измельчитель крошит. Железо нет. Приходится выключать, искать мусор и выбрасывать его. Грохот при этом ужасный. Из недостатков — тонкие стенки бака. Пробивает. Буду переделывать. Сделаю бак из листа железа толщиной 1-2 мм.

Эксплуатационные особенности

Аппарат оснащен двигателем, мощностью в 11 киловатт, который способен вращаться со скоростью до трех тысяч оборотов за минуту. За час работы аппарат способен выдать от двух до трех тонн дробленки: производительность зависит от плотности сырья и скорость подачи зерна в барабан. Для работы необходимо подключение к сети в 380 вольт.

Надежность устройства во многом объясняется большим ресурсом работоспособности ротора: две тысячи тонн сырья между техническими обслуживаниями. Молотки же необходимо заменять через каждые двести тонн готового продукта. Масса аппарата — 120 кг.

В базовую комплектацию входят:

• Трехметровый рукав для всасывания перерабатываемого сырья,
• Набиватель на шесть мешков,
• Электрический десятиметровый кабель,
• Два сменных сита.

Измельчитель на базе трактора МТЗ – 82

Далее пойдет речь, как установить на МТЗ – 82 измельчитель для веток.

В промышленной сфере садоводства для измельчителя понадобится более мощное питающее устройство.

Передача крутящего момента будет осуществляться через ВОМ (вал отбора мощности) трактора, карданная передача, редуктор.

Конструкцию измельчителя можно оставить прежней. Внесем корректировки в рабочую камеру. Для увеличения производительности нам понадобится два вала с пакетом ножей.

Из чертежа выделим опорные подшипники в количестве 4-х штук, два диска с ножами, приводные валы с шестернями. Ножи крепятся к диску при помощи болтовых соединений

Особое внимание уделяем валам. Центрируем их относительно друг друга

Это нужно для того что бы ни допустить попадания ножей друг на друга, это приведет к поломке. На концах валов крепятся приводные шестерни, которые в свою очередь идут в зацепление с шестернями редуктора. Такая передача позволит передать крутящий момент и позволит добиться синхронной работы рабочих органов установки. Размеры дисков с ножами подбираем в зависимости от величины подаваемого материала.

С приводом разобрались. Теперь нужно позаботиться о креплении конструкции. Есть несколько вариантов:

1. Навесное;
2. Прицепное;
3. Стационарное.

Фото как это выглядит в работе:

И в таком варианте нет ни чего сложного. Все до безумия просто.

Разнообразие и выбор ножей

Главным элементом в любом процессе измельчения станут ножи. Именно они будут положительно влиять на качество переработки различной соломы и веток. Некоторые ножи будут нарезать хворост длиной от 2 до 10 см, а другие при помощи своей особой конструкции могут создавать небольшую стружку.

В некоторых моделях можно найти лишь один диск с зафиксированными на нём ножами, которые будут находиться на самом валу. Такие агрегаты смогут перемалывать лишь очень тонкие типы веток, выдавая в конечном счёте настоящую труху.

В заводских предприятиях измельчение может происходить при помощи сразу трёх разновидностей ножей:

1. Дисковый прибор, который помогает качественно измельчать траву, а также более тонкие веточки.
2. Фрезерный тип конструкции может качественно перерабатывать хворост с общей толщиной до 8 см, кроме того, такое сырьё должно оставаться полностью сухим, в противном случае механизм будет подвергнут коррозии и с течением времени застопорится.
3. Универсальная фрезерно-турбинная разновидность считается наиболее подходящей, так как она способна качественно перерабатывать даже самые большие и влажные веточки.

Если вы собираетесь создать такую конструкцию самостоятельно, то вам стоит отдать особое предпочтение дисковым типам пил, ножово-дисковой либо двухваловой системе.

Измельчитель травы своими руками

Так как данное устройство имеет весьма простую конструкцию, не составит большого труда сделать его собственноручно, из подручных материалов. Существует много способов изготовления измельчителя из предметов быта.

Измельчитель травы из дрели

Данное приспособление подойдёт для рубки травы маленьких объёмов. Для изготовления понадобятся дрель мощностью 1 киловатт, любой контейнер для отработанного материала (ведро, миска и т. п.), ножи, а также гайки и болты.

Важно! Ножи должны быть в форме ромба с односторонней нижней заточкой, это позволит избежать скопления и наматывания на них зелени. Сам процесс сечения травы с помощью дрели очень схож с работой кухонного комбайна. В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки

В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки

Сам процесс сечения травы с помощью дрели очень схож с работой кухонного комбайна. В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки.

Самодельный измельчитель из болгарки

Для производства механического измельчителя из болгарки понадобятся стальные уголки, листовая жесть, металлическая ёмкость, крепёжные элементы и ножи. Из инструментов будут необходимы: дрель, ключи, сварочный аппарат, а также шлифовальная машина.

Процесс изготовления:

1. Сварить каркас, для которого предварительно нужно нарезать металлические уголки.
2. После того как каркас будущего измельчителя будет готов, к нему приваривают полку из листового метала, а также крепят болгарку хомутами или другими зажимами так, чтобы валы расположились к верху.
3. Сбоку ёмкости, в которую будет засыпаться трава, делается отверстие размерами 10х10 сантиметров и присоединяется рукав, через который будет выдаваться перемолотая растительная смесь.
4. Далее по центру дна ёмкости делается отверстие
5. Ёмкость устанавливают на вал болгарки.
6. На болгарку крепится нож, и устройство готово к работе.

Дробилка из болгарки

Измельчитель из домашнего пылесоса

Для устройства подойдёт простой ручной пылесос. Он работает по такому же принципу, как и предыдущие самоделки. Отличается только более «цивилизованным» видом и большей производительностью. Для его сборки необходимы двигатель мощностью не менее 180 Ватт, ножи, приёмная ёмкость, корпус пылесоса.

Процесс изготовления:

1. Хорошо заточить ножи и приготовить втулку для их крепления.
2. Далее болтами прикрепить мотор к корпусу, а над прорезью приделать защитный кожух, чтобы трава не вылетала назад через отверстие.
3. Изготовить платформу для установки конструкции. Лучше всего сварить каркас в форме пирамиды (широкий — внизу, с сужением — вверху). Чем шире будет основание платформы, тем устойчивее получится готовое изделие.
4. Просверлить дырки для болтов и прикрутить двигатель к платформе. Все детали, необходимые для сборки данного измельчителя, присутствуют практически в каждом доме.

Чертёж измельчителя из пылесоса

Самодельный измельчитель из стиральной машины

В рейтинге самодельных измельчителей данный вид расположился на верхней строчке из-за своей большой мощности, благодаря чему он может измельчать не одну траву, но и ветки.

Процесс изготовления:

1. В барабане стиральной машины сделать отверстие и накрыть его листом металла. Данное отверстие можно сделать не только снизу, но и сбоку, с условием, что оно будет находится ниже ножей.
2. С помощью втулок закрепить ножи снизу контейнера. Учитывая размеры движущегося вала, делаются отверстия для втулки и крепежа двигателя.
3. Используя изготовленные фиксаторы, закрепить двигатель машины на контейнере.
4. Для приёма травы, соломы или сена установить обычное ведро или любой другой подходящий по размеру контейнер.

Дополнительная информация! Контейнер от стиральной машинки при надобности можно заменить большой кастрюлей, железной бочкой или ведром.

Траворезка из стиральной машинки
