Вытяжки для мангала в беседке: типы конструкций и их характеристики

Зонт пристенный вытяжной

Пристенный зонт размещают над теплооборудованием, установленным вплотную к стене. Крепится он при помощи анкеров в предварительно проделанные отверстия. Если дизайн помещения позволяет и существует необходимость в дополнительном усилении, ближний край подвешивают при помощи шпильки и анкеров.Края корпуса снизу закрываются шиной. С той стороны, которой зонт примыкает к стене, осуществляется подгибка шины внутрь. Таким образом, в зазоре между зонтом и стеной скапливается меньше пыли и отложений

Обратите внимание: представленная на рисунке модель – открытого типа (с открытой передней стенкой). Срез корпуса позволяет видеть жироуловитель

Особенности и преимущества

Многие не просто устанавливают мангал, а оборудуют под него летнюю беседку, где можно приготовить шашлыки или барбекю, и посидеть с друзьями. Именно для такой конструкции требуется вытяжка. Страшно представить, сколько гари и дыма появляется в закрытом помещении в результате приготовления мяса на мангале. Без вытяжки все это осядет на потолке беседки. Уже после первого приготовления потолок придется тщательно отмывать, а в дальнейшем ситуация только усугубится. Наличие дымохода или вытяжки позволит быстро убрать весь дым и вывести его из помещения.

У вытяжки есть масса плюсов

У самодельных вытяжек есть ряд неоспоримых преимуществ перед покупными:

1. Цена. Сделать такую конструкцию самому будет куда менее затратно, чем приобрести в магазине. Готовые вытяжки стоят примерно 12–20 тысяч рублей, а делая ее самостоятельно, вы сэкономите приличную сумму денег.
2. Конструкция. В магазинах можно приобрести вытяжки, подходящие только к определенному типу беседки или мангала. Самодельная вытяжка будет соответствовать именно вашему типу мангала.

По форме различают несколько видов вытяжек:

1. Пристенная. Этот тип обладает более вытянутой формой. Они неплохо замаскированы и не влияют на общий дизайн интерьера.
2. Островная. Они шире, чем пристенные, а также находятся на видном месте. Поэтому островные вытяжки должны выглядеть более привлекательно, чем пристенные аналоги.

Какой материал выбрать

Для сооружения вытяжек в беседках используется два основных типа материала:

Кирпич чаще всего используется в стационарных конструкциях мангалов, которые также выполнены из кирпича. Такие вытяжки обладают приятным внешним видом, но имеют ряд недостатков, к которым можно отнести определенную сложность в очистке. В некоторых случаях добиться идеальной чистоты такого дымохода так и не удается. Конструкция такой вытяжки получается довольно громоздкой и требует определенных умений для правильного сооружения. Кроме того, стоимость такого проекта в разы выше, чем у металлической вытяжки. В силу этих минусов выбор часто падает именно на металлические вытяжки. У последних легко выделить следующие преимущества:

• возможность самостоятельной сборки;
• сравнительная простота монтажа;
• небольшой вес;
• доступность материалов;
• гладкие внутренние стенки;
• простота чистки;
• возможность выбора формы.

Вытяжку из листового металла сможет собрать каждый, кто обладает определенными навыками работы с электроинструментом и сварочным аппаратом. При этом нет ограничений по выбору формы или способа оформления. Монтаж металлической конструкции проще, чем кирпичной. При этом общая стоимость проекта выходит в несколько раз дешевле. Самое интересное, что можно использовать материал, который, возможно, стоит у пользователя без дела. Металлическая вытяжка не оказывает нагрузки на основание беседки. Чистка такого зонта проще, чем кирпичного. Это объясняется возможностью применения различных средств, которые на кирпичной кладке оставили бы высолы.

Кроме того, стенки металла имеют гладкую поверхность. Это уменьшает вероятность налипания на них сажи, чего не скажешь о кирпичном варианте конструкции. Выкрасить металлическую вытяжку легко в любой желаемый цвет. При этом необходимо использовать специальный красящий состав, который устойчив к высоким температурам. Металлическая вытяжка может быть съемной и монтироваться только в сезон.

Что это такое?

Любой искрогаситель представляет собой устройство, которое монтируется на верхней части дымохода (кирпичной трубы и других элементов). Оно предназначено для улавливания искр, которые часто вылетают вместе с дымом

Важно учитывать, что они выполняют и важную дополнительную функцию: предотвращают попадание в дымоходный канал крупного мусора

Естественно, эти конструкции должны отвечать определенным требованиям, и речь идет о следующих двух наиболее важных моментах.

1. Искрогаситель должен обеспечивать максимальную защиту от раскаленных и несгоревших до конца частиц топлива.
2. Приспособление не должно каким-либо образом влиять на тягу в системе.

Изначально стоит заметить, что наличие и конструктивные особенности искрогасителя учитываются на этапе проектирования дымоходной системы

Важно принимать во внимание, что установка таких устройств рекомендуема как для деревянных, так и для кирпичных строений, а также зданий, выполненных из других материалов

Еще один ключевой момент заключается в том, что пожарные службы настоятельно рекомендуют устанавливать искрогасители на дымовых системах для бани и сауны, в которых присутствуют интенсивные и горячие воздушные потоки.

Устройство и принцип функционирования таких защитных приспособлений достаточно простые. С учетом модели они имеют особенности строения и внешнего вида. Однако в подавляющем большинстве случаев основу составляют следующие 4 элемента:

1. корпус, выполненный из металла;
2. уловитель искр, который также гасит несгоревшие частицы;
3. пламегаситель;
4. козырек, устанавливаемый в самом верху.

Свои функции искрогасители, в том числе для мангалов в помещении и каминов, выполняют на базе законов теплообмена. Независимо от конструкции, рассматриваемые устройства работают по следующему принципу.

1. Частично несгоревшие элементы топлива, которые поднимаются в тандеме с дымом, затухают из-за контакта со стенками печной или любой другой дымовой трубы.
2. Нижний сегмент искроуловителя – это продолжение дымохода, который гасит еще часть искр.
3. Металлическая решетка или сетка, расположенные сверху, представляют собой преграду для оставшихся потенциально опасных частиц.

Если выбрать и установить приспособление правильно, то дым через него будет проходить свободно, следовательно, тяга в системе не нарушится. Здесь особую роль играет диаметр отверстий. Специалисты оптимальным значением для сдерживания искр с параллельным беспрепятственным пропуском дыма определяют 5 мм.

Одна из ключевых характеристик любого образца искрогасителя – это срок его эксплуатации. Он напрямую зависит от типа и качества материала, из которого изготовлено устройство. Как показывает практика, искроуловитель с функцией дефлектора, выполненный из черного металла, при интенсивной работе в качестве элемента системы индивидуального отопления способен прослужить до 7 лет. Если речь идет о легированной стали, то рассматриваемый временной промежуток значительно расширяется и составляет уже 10-20 лет. Не менее важным фактором в этой ситуации будут эксплуатационные условия.

В соответствии с актуальными правилами, описываемые устройства должны в обязательном порядке быть установлены в следующих случаях.

• При наличии легковоспламеняющихся материалов, использованных при возведении кровельных конструкций и выполнении отделочных работ.
• Если в помещениях часто повышается температура (бани, сауны).
• При эксплуатации различных устройств, работающих на твердом топливе (печи и котлы в домах и котельных).

Эффективность работы всех модификаций искроуловителей напрямую зависит от целого ряда факторов

Помимо диаметра отверстий в сетках и решетках, важно уделять внимание расположению и высоте дымоходных труб

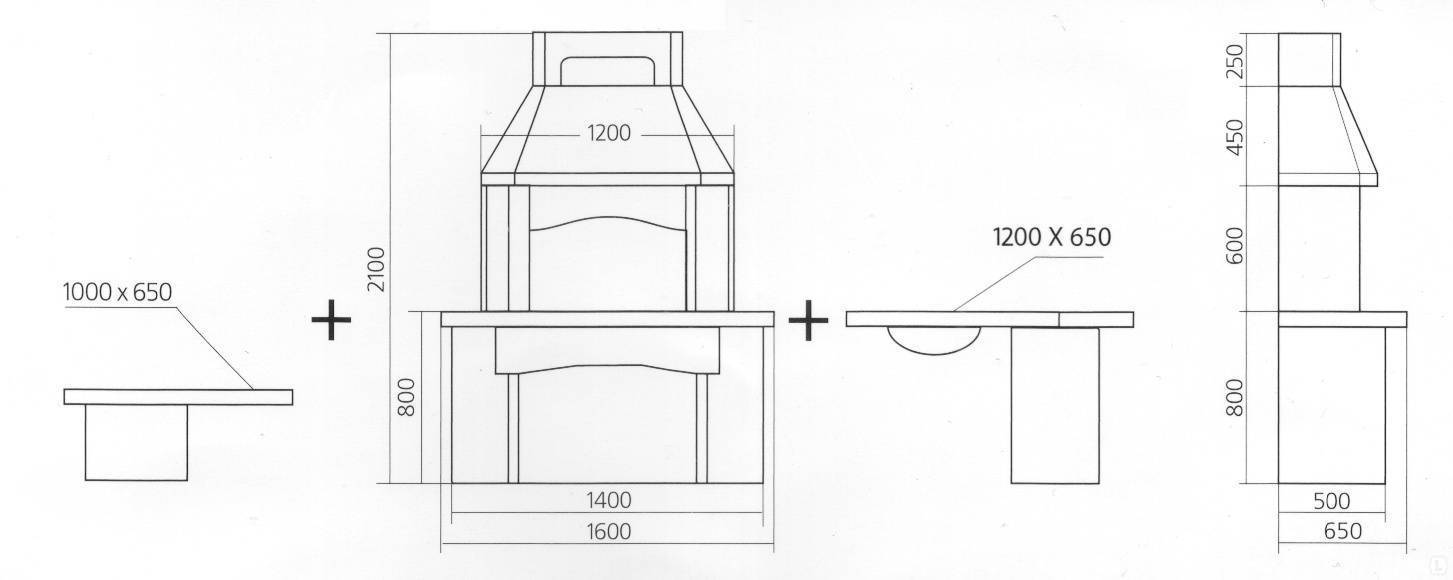

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи. Если самодельный мангал  без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато. Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала.  Инструменты и материалы.

Лист железа 3 мм.

Металлические уголки 20х20х3 мм.

Заклепки, шурупы, термостойкая краска.

Угловая шлифовальная машинка(болгарка) с дисками для резки металла.

Сварочный аппарат, электроды, маска.

Дрель с насадками для бетона.

Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см.

Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками.

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки.

Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

Свариваем из металлических уголков 2 боковые стороны базы вытяжки:

Затем к ним привариваем уголки для задней поверхности базы мангала:

Собираем нижнюю часть купола вытяжного зонта для мангала:

Привариваем на нее уголки задней части купола мангала:

Собираем боковые части купола вытяжки для мангала:

Собираем трубу:

После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.

Размечаем металл для обшивки вытяжного зонта:

Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:

Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):

Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.

Размечаем и вырезаем металл для обшивки купола вытяжки:

Обшиваем трубу вытяжного зонта для мангала:

Окрашиваем вытяжку мангала термокраской.

Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).

Устанавливаем купол, закрепляя его заклепками на кромку базы.

Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

Труба может быть как готовая металлическая, так и кирпичная.

Кроме того, вместо П-образной базы, можно сделать угловую:

Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

Кроме кирпича вытяжку часто оформляют диким камнем.

Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.

Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

КАКОЕ ВАШЕ МНЕНИЕ?

• вытяжки для кухни 60 см |
• вытяжки кухонные 90 см |
• кухонные вытяжки 50 см |
• вытяжка эликор аметист |
• вытяжка эликор вента |
• эликор интегра |
• elikor квадра |
• elikor оникс |
• эликор оптима |
• эликор ротонда |
• elikor эпсилон |
• эликор аквамарин |
• эликор бельведер |
• другие |
• вытяжки плоские |
• вытяжки подвесные |
• классические вытяжки |
• купольные вытяжки |
• вытяжка угловая |
• угольные вытяжки |
• вытяжка встраиваемая в шкаф |
• как выбрать вытяжку на кухню |
• лучшие кухонные вытяжки |
• кухонные вытяжки отзывы |
• угольный фильтр для вытяжки |
• установка вытяжки |
• короб для вытяжки |

Контакты

Официальное представительство Elikor Эликор в Москве

Единый тел. +7 495 268-02-32

Кирпичная вытяжка

Кирпичные мангалы становятся все более популярны. У них свои достоинства. Это монументальное, долговечное сооружение. При правильном устройстве и умении мастера – такой мангал будет радовать, и украшать территорию долгие годы.

Плюсы кирпичной вытяжки:

• Долговечность;
• Малый нагрев кирпичной поверхности;
• Эстетичный вид, с помощью кирпичного мангала с вытяжкой можно создать практичную архитектурную миниатюру на вашем участке;
• Объединяет функции жаровни и вытяжки.

Изготовление кирпичной вытяжки

При желании и хорошем опыте в строительстве, можно построить мангал с вытяжкой из кирпича собственноручно. Для этого понадобятся:

• Кирпич;
• Смесь для укладки кирпича, либо раствор из глины и песка, в соотношении 7 частей глины к 3 частям песка;
• Металлические уголки, для упрощения монтажа вытяжки;
• Инструменты для кладки, для резки и сварки металлических уголков.

Важно: для возведения вытяжки и мангальной чаши, используйте только огнеупорные кирпич (шамотный) и смеси. Иначе, под воздействием высоких температур вся конструкция разрушится. Вместо жаростойкой смеси допустимо применение раствора из глины и песка

Вместо жаростойкой смеси допустимо применение раствора из глины и песка.

Последовательность монтажа:

1. Разметьте положение вытяжки, не забывая, что она должна быть больше по габаритам и объему самого мангала;
2. Сначала выкладываются опорные стенки, на которых будет лежать дымосборник. Задняя и две боковых;
3. На кирпичные опоры устанавливается металлический каркас из уголков. По аналогии с металлической вытяжкой, он также имеет форму усеченной пирамиды. В первую очередь, сваривается нижняя часть, затем верхняя зауженная часть каркаса, и они соединяются уголками, также при помощи сварки. Для удобства кладки, можно собрать из уголков каркас дымохода, приварив его к каркасу вытяжки;
4. Готовый каркас обкладывается кирпичом. Первый ряд выставляется кирпичом перпендикулярно задней опорной стенке, второй и последующие – параллельно, со смещением 17 мм, создавая необходимую пирамидальность;
5. Выкладка дымохода выполняется по каркасу или без него, при соблюдении минимального внутреннего диаметра 120 мм;
6. Установить зонт-заглушку, защищающую от осадков.

Зонт из металла

Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.

Тематический материал :

Установка зонта над мангалом осуществляется разными способами:

Корень строительных бед прячется в мелочах. Пренебрегая мелкими деталями, владелец частного жилья неэффективно раздувает семейный бюджет расходами на ремонт. Но если собственник относится к дому как к цельному организму, в котором все взаимосвязано, его деньги не вылетают в трубу, а затраты ограничиваются плановым техобслуживанием. Неправильная установка защитных устройств на дымоходе провоцирует потери – как финансовые, так и человеческие.

Установка зонта на дымоход способствует поддержанию работы отопительной системы в оптимальном режиме, предотвращению преждевременного старения печной трубы, улучшению циркуляции воздуха в доме.

Колпаки и оголовки на трубах предназначены для следующих целей:

• закрывают вентиляционный канал, защищая его от дождя, снега и грязи. Отсутствие защиты может привести к накоплению большого количества воды в дымоходе, что способствует снижению тяги и, соответственно, падению КПД отопительной системы;
• защищают материал трубы от повреждений, отводя накопленный конденсат благодаря наличию особых канавок;
• не позволяют насекомым и птицам падать в трубу, служат препятствием для попадания листьев и веток с деревьев;
• выполняют декоративную функцию. Придают крыше завершённый внешний вид, особенно если в конструкции есть элементы художественной ковки.

Некоторые виды колпаков имеют конструкцию, создающую в верхней части трубы разреженную среду. За счёт этого достигается улучшение тяги в дымоходе, быстрее выводятся лишняя влага, отработанный воздух и продукты горения.

Функции и преимущества самодельной вытяжки

Многие дачники ошибочно полагают, что вытяжка над мангалом нужна исключительно для отвода дыма из беседки и комфортного нахождения людей в ней.

• Однако данное изделие выполняет и ряд других немаловажных функций:
• контролирует силу огня в мангале;
• предотвращает появление копоти;
• предупреждает негативное влияние ветра и затухание костра;
• придаёт мангалу довершённый, более привлекательный внешний вид.

Знаете ли вы?Согласно археологическим данным, первые беседки служили защитой от солнца ещё 20 тыс. лет назад, а строили их на территории Древнего Египта. Крупные монументальные сооружения такого типа появились чуть позже в Древней Греции и Риме, где их украшали дорогим мрамором и гранитом.

С присутствием вытяжки можно не волноваться о случайном возгорании предметов в беседке, да и работы по уборке будет намного меньше (копоть не станет оседать на полу и расположенных рядом с мангалом предметах). Среди других преимуществ применения такого приспособления также выделяют повышенную скорость разжигания углей (обеспечивается наличием направленной тяги), поэтому вам не придётся слишком долго ждать приготовления выбранных блюд.

На современном рынке представлены самые разные модели вытяжных систем для беседок, но самодельные конструкции имеют ряд преимуществ перед ними.

Вам будет интересно узнать, как сделать ландшафтный дизайн загородного дома своими руками.

В первую очередь это:

1. Более доступная стоимость сооружения. Средняя цена готового дымосборника варьируется в пределах 12–20 тыс. рублей, а создание конструкции своими руками обойдётся в среднем до 5 000 рублей.
2. Возможность учёта индивидуальных особенностей и пожеланий хозяев. Беседки с мангалами вполне можно назвать объектами приусадебного творчества, а значит и вытяжка должна гармонично вписываться в общую картину, учитывая размер очага и дизайнерскую задумку при оформлении всей площадки для отдыха. Разумеется, самостоятельное выполнение работы чревато определёнными сложностями, ведь требуются специальные знания и навыки, но чаще всего при умеренных финансовых затратах удаётся добиться стоящего, эксклюзивного результата.

Условия работы вытяжных вентиляторов

По нормам пожарной безопасности в дымоходе всегда должен быть искрогаситель.

Выбор искрогасителей небольшой:

Почему мы заговорили об искрогасителе? — Выбор типа этого элемента меняет условия работы вытяжного вентилятора.

• Со временем забивается жиром.
• Не снижает температуру газов (могут достигать 600-800 о С).

Гидрофильтр или мокрый искрогаситель.

• Очищает газы от жира и гасит искры.
• Снижает температуру дыма до 70 о С (иногда до 55-60 о С).

• Дорог.
• Габаритный прибор (сопоставим с размерами мангала).

Существует несколько уловок как снизить температуру дыма в каналах вытяжки, например:

• Охлаждаемый водой вытяжной зонт (водяная рубашка с циркулирующей водой).
• Увеличить существенно длину канала перед вентилятором (это даст дыму остыть).

Эти способы сложно применимы на даче.

Вариант жаростойкого канального вентилятора с двигателем вне канала

Вентилятор вытяжки над мангалом работает в среде горячего (до 100 или до 600 о С), влажного газа, загрязнённого жирной взвесью и мелкодисперсными частицами (последнее, если применяется сухой искрогаситель).

Это даёт требования к вентилятору (используется мокрый искрогаситель):

• Двигатель с уровнем защиты IP44;
• Крыльчатка из металла или термостойкого пластика;
• Корпус и детали вентилятора должны выдерживать температуру до +100 о С;

При этом крайне желательно:

• Работоспособность при отрицательной температуре (-25 -30 о С);
• Низкий уровень шума.

Если используется искрогаситель-сетка, потребуется жаростойкий вентилятор с вынесенным из канала мотором и рассчитанный на температуру 600-800 о С. Такие вентиляторы существуют, но дороги и редки в продаже.

Металлическая вытяжка для очага

Вытяжной зонт из металла имеет очень простую конструкцию. Его можно устанавливать над любым видом барбекю. Такую модель можно приобрести в магазине или сделать самому.

Преимущества металлического вытяжного зонта:

• Компактные размеры.
• Возможность установки в любой беседке или на открытом воздухе.
• Простая технология вывода дымохода на крышу и соединения с другими домашними коммуникациями.

В магазинах вытяжные зонты зачастую представлены со встроенными дополнительными функциями – вентилятор для мангала, очистка воздуха и пр. Такие модели целесообразно покупать для регулярного использования в закрытых помещениях (к примеру, при установке мангала в ресторане или в доме). Для дачного отдыха вполне подойдёт и вытяжка с самой простой конфигурацией.

Недостатки металлической вытяжки состоят в нескольких пунктах:

• Регулярная чистка.
• Возможно нагревание при использовании.

Вытяжной зонт из железа своими руками

Если вы обладаете навыками работы с металлом и имеете у себя необходимые инструменты, можно изготовить простой вариант вытяжки для мангала своими руками. Здесь мы приведём наиболее простую инструкцию по его сооружению.

Дымосборник для мангала состоит из трёх частей: основания, купола с внутренней перемычкой и трубы. Чтобы сделать эту конструкцию своими руками, вам потребуются:

• металлические листы толщиной 2–3 мм;
• железные уголки 20х20, аналогичной толщины;
• шурупы;
• заклёпки;
• термостойкая краска;
• болгарка с насадками для резки металла;
• сварочный аппарат;
• дрель с насадками для бетона;
• заклепочник.

Сначала необходимо изготовить уголки и сделать из них каркас, который впоследствии будет обшит железными листами.

1. Каркас нужно начинать с нижней части, которая будет служить опорой вытяжки и закрывать место жаровни с трёх сторон. Её размер нужно определять в соответствии с габаритами мангала. Как правило, эта часть состоит из задней и двух боковых стенок. Оптимальная высота основания – 50–60 см.
2. Следующий элемент – купол, представляющий собой усечённую пирамиду. Его габариты нужно рассчитать таким образом, чтобы нижняя часть полностью нависала над очагом, а объем купола в несколько раз превышал объем мангала.
3. Внутри купола, к задней части под наклоном следует приварить металлическую пластину, которая будет способствовать лучшей тяге.
4. Труба дымохода может быть простой прямоугольной или круглой формы. Она должна быть достаточной высоты, чтобы дым не попадал в помещение, а выводился наверх.
5. После создания каркаса, нужно обшить его металлическими листами. Затем необходимо покрыть части конструкции огнеупорной краской.
6. Все элементы последовательно устанавливаются на основу и закрепляются заклёпками.

С началом использования самодельного мангала с трубой, дачники могут обнаружить проблемы, вызванные недостаточной проработкой модели изделия:

• Дым выводится слишком низко и препятствует нахождению возле очага. Во избежание этого, нужно рассчитать высоту вытяжки так, чтобы верхняя часть трубы находилась на высоте трёх метров от земли.
• Вытяжка не втягивает дым от мангала, он витает по комнате. Для правильной работы дымохода, необходимо, чтобы температура дыма была выше, чем температура воздуха (изначально они практически равны). Стоит просто подождать, пока угли достаточно разгорятся.

Советы по эксплуатации

В некоторых случаях даже после установки вытяжки дым может оставаться в беседке. Обычно это не свидетельствует в пользу неправильной вытяжки или ее неверной установке. В некоторых случаях недостаток тяги в вытяжке вызван низкой температурой дыма. Обычно это происходит в начале процесса готовки. Ситуация решается прогревом воздуха и вытяжки по мере разгорания огня. Если после того как температура достигла хорошего уровня, продукты горения все равно остаются в беседке, необходимо проанализировать, правильно ли подобрана высота труб вытяжки.

Крайняя точка труб вытяжки должна быть выше конька кровли. Рядом также не должно быть высоких предметов, которые могли бы уменьшить тягу в трубе вытяжки. Обычно для трубы вытяжки хватает высоты в три метра от уровня земли. Не всегда проблема кроется в высоте трубы для вытяжки. Она может быть в сечении. Именно поэтому при проектировании сборке необходимо учитывать, что оптимальным размером стороны для квадратной вытяжки является 26 см. Круглая труба, которая уходит за пределы кровли от вытяжки должна быть диаметром не меньше 15 см.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Каждый хозяин особо горд, когда своими усилиями создаёт и мангал, и вытяжку для него

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования

Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Функции вытяжки

Указанные конструкции выполняют несколько важных функций. В первую очередь, нужно отметить сбор дыма и других продуктов горения. Они поднимаются вверх и полностью попадают в дымоход. То есть дым не успевает рассеиваться по пространству беседки, попадая в дымоход в полном объеме,

Это значит, что вредные продукты горения не будут попадать в легкие, а само нахождение в беседке станет более комфортными и безопасным.

https://youtube.com/watch?v=dwCW7NVTILU

Зонт охватывает весь мангал, защищая его от осадков. Поэтому. Влага не будет попадать на угли и не дождь не помешает встрече с друзьями.

Вытяжка из кирпича

Вытяжка для мангала в беседке может быть создана из кирпича. В этом случае мангал с вытяжкой для беседке будет представлять единую конструкция. То есть сам мангал и вытяжка создаются одновременно и не отделимы друг от друга.

Вытяжка для кирпичного мангала

При этом вытяжка для беседки с мангалом строится точно по таким же принципам, что и металлический дымоход. То есть система должна иметь сопло, трубу и зонтик.

Отличие заключается вы том, что сопло и труба возводятся из кирпича. Устройство такой конструкции имеет некоторое особенности, которые следует отразить детально:

• Помимо выделения дыма, мангал сильно нагревается. Высокие температуры неизбежно разрушат обычный силикатный кирпич. Он растрескается, что может повлечь обрушение мангала. Но в любом случае, он начнет пропускать дым и пользоваться им станет невозможно. Строить сопло и трубу лучше из керамического кирпича. Он более прочен и способен выдерживать воздействие высоких температур. Но лучшим материалом станет шамотный кирпич. Это специальный огнеупорный кирпич, который предназначен для возведения каминов, мангалом и печей. Поэтому именно он отлично подойдет для устройства сборника дыма и трубы;
• Для придания кирпичной кладке большей прочности, следует применять сетку. Это весьма тонкий материал, который укладывается между рядами кирпича и более надежно скрепляет их. Такая сетка нужна, поскольку сборник дыма имеет сужающуюся кверху конструкцию. Приобретать сетку можно полимерную или металлическую. Но ей предстоит переносить сильный нагрев, в связи с чем оптимальным материалом станет сетка из металла;

Вытяжки для мангалов в беседки следует изолировать от кровельного материала

Это важно с противопожарной точки зрения. Кроме того, сильно нагретый металл вытяжки или кирпич способны повредить кровлю. Например, шифер растрескается, мягкая кровля деформируется, а металлочерепица может потерять свой цвет – краска просто слезет из-за избыточного нагрева

Для изоляции трубы от кровельного материала следует использовать рулонный утеплитель. Его слой вокруг трубы не должен быть менее 5 см. Применение именно рулонного материала хорошо тем, что он не горюч и удобен при такой работе

Например, шифер растрескается, мягкая кровля деформируется, а металлочерепица может потерять свой цвет – краска просто слезет из-за избыточного нагрева. Для изоляции трубы от кровельного материала следует использовать рулонный утеплитель. Его слой вокруг трубы не должен быть менее 5 см. Применение именно рулонного материала хорошо тем, что он не горюч и удобен при такой работе.

Беседка с мангалом и вытяжкой
